CLARABOYAS

Montaje y fabricación de claraboyas

CLARABOYAS

Gracias a éstos productos podemos aprovechar durante más tiempo la luz natural y así obtener un gran ahorro de energía, garantizando además, un mayor aislamiento acústico y térmico en lugares tales como viviendas, edificios, oficinas, locales, pabellones o naves industriales.

Depende de las necesidades podremos decantarnos por un tipo u otro de claraboya. Si necesita iluminar espacios con poca luminosidad puede optar por el diseño de uno o de doble cúpula, que es un tipo de claraboya que evita condensaciones formando un cámara de aire intermedia.

VENTILACIÓN Y SOSTENIBILIDAD

Además, nos permitirán tener zonas más ventiladas, facilitando así la circulación del aire y haciendo más respirables todas las estancias.

En Perfyplast fabricamos claraboyas con zócalo de poliéster prefabricado y cúpula de Metracrilato, de las que disponemos en nuestro catalogo de más 40 medidas ya estandarizadas, con sus diversas modalidades, bien fijas o practicables.

En las cúpulas cuadradas, rectangulares y circulares, la altura H es igual al 30% de la medida C D. Esta altura puede ser modificada bajo demanda. La medida G oscila de 6 a 8 cms. según modelos.

MONTAJE Y CARACTERÍSTICAS

CLARABOYA DE APERTURA CON MANDO DIRECTO

Este es un sistema dotado de husillo telescópico de doble recorrido que se acciona manualmente desde el interior mediante manivela, lo que permite graduar el ángulo de apertura. Se utiliza para facilitar la ventilación en cuartos de baño, buhardillas, huecos de escalera, etc.

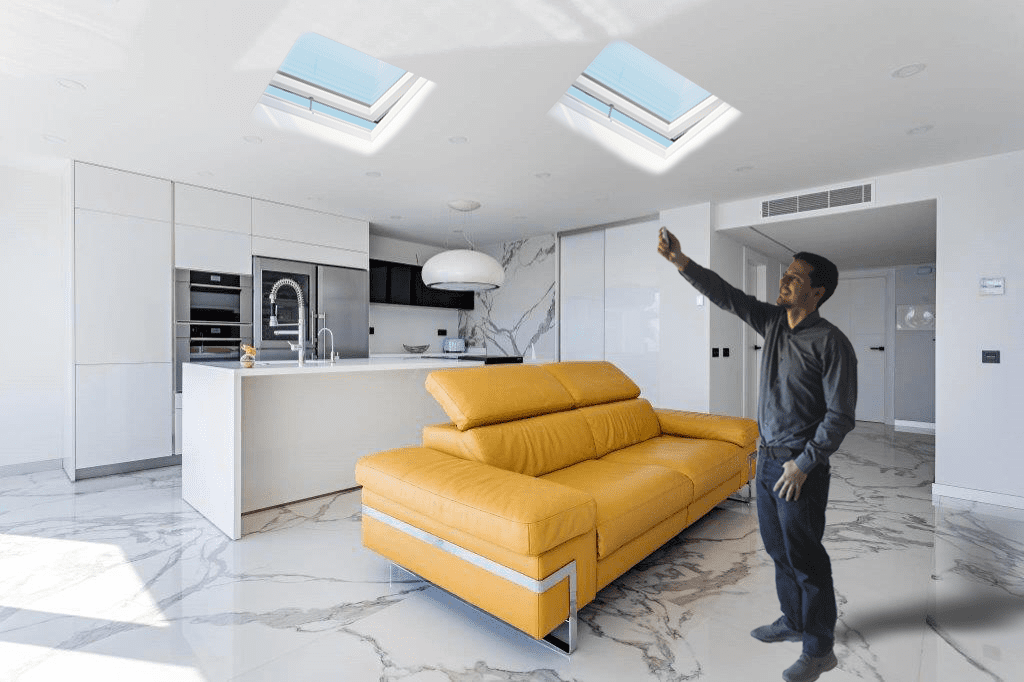

CLARABOYA DE APERTURA CON TELEMANDO

Este dispositivo de apertura está compuesto de uno o dos amortiguadores. La cantidad y fuerza de los amortiguadores dependen directamente de las medidas y peso de cada claraboya. Este tipo suelen utilizarse, principalmente, para dar acceso a la cubierta desde el interior.

CLARABOYA DE APERTURA AUTOMÁTICA EN CASO DE INCENDIO

Ésta Claraboya se abre de forma totalmente automática cuando la temperatura interior alcanza los 70ºC, permitiendo la evacuación de humos en caso de incendio. Opcionalmente se puede suministrar también con sistema de apertura manual a través de la manivela, poleas y cables, para necesidades de evacuación de humos y/o ventilación.

DIMENSIONES GENERALES

Base de PVC con opción a poliéster

En las cúpulas parabólicas, la altura H es aproximadamente el 25% de la medida CxD. Esta altura puede ser modificada bajo demanda.

La medida G oscila de 6 a 7 cm, según modelos.

Luz Hueco Obra Cúpula con Zócalo (AxB)
Luz Hueco Obra Cúpula Simple (CxD)
Dimensión Exterior Cúpula (ExF)
Superficie Entrada Luz (m²)

60×60

40×40

54×54

0.160

70×70

50×50

64×64

0.250

80×80

60×60

74×74

0.360

90×90

70×70

84×84

0.490

100×100

80×80

94×94

0.640

120×120

100×100

114×114

1.000

140×140

120×120

134×134

1.460

150×150

130×130

144×144

1.690

160×160

140×140

154×154

2.250

170×170

150×150

164×164

2.580

180×180

160×160

174×174

3.240

200×200

180×180

194×194

3.860

Luz Hueco Obra Cúpula con Zócalo (AxB)
Luz Hueco Obra Cúpula Simple (CxD)
Dimensión Exterior Cúpula (ExF)
Superficie Entrada Luz (m²)

50×100

30×80

44×94

0.240

60×100

40×80

54×94

0.280

60×120

40×100

54×114

0.320

70×100

50×80

64×94

0.400

70×156

56×136

71×151

0.760

80×120

60×100

74×114

0.600

80×140

60×120

74×134

0.720

90×120

74×120

88×134

0.888

90×140

74×140

94×154

1.040

100×150

80×130

108×168

1.447

100×200

80×180

154×234

2.080

110×170

94×154

108×168

1.447

114×174

94×174

120×188

1.647

120×200

100×200

134×214

1.847

140×220

140×220

154×234

2.047

160×240

160×240

174×254

2.247

180×280

180×280

194×274

2.447

200×300

200×300

214×294

2.647

220×320

220×320

234×314

2.847

240×340

240×340

254×334

3.047

Luz Hueco Obra Cúpula con Zócalo (AxB)
Luz Hueco Obra Cúpula Simple (CxD)
Dimensión Exterior Cúpula (ExF)
Superficie Entrada Luz (m²)

⌀60

⌀40

⌀52

0.131

⌀70

⌀50

⌀62

0.201

⌀80

⌀60

⌀72

0.293

⌀90

⌀70

⌀82

0.398

⌀100

⌀80

⌀92

0.513

⌀120

⌀100

⌀112

0.800

⌀130

⌀110

⌀122

1.022

⌀140

⌀120

⌀132

1.242

⌀150

⌀130

⌀142

1.496

⌀160

⌀140

⌀152

1.746

⌀180

⌀160

⌀181

2.395

⌀200

⌀170

⌀192

2.573

Luz Hueco Obra Cúpula con Zócalo (AxB)
Luz Hueco Obra Cúpula Simple (CxD)
Dimensión Exterior Cúpula (ExF)
Superficie Entrada Luz (m²)

60×60

40×40

54×54

0.160

70×70

50×50

64×64

0.250

80×80

60×60

74×74

0.360

90×90

70×70

84×84

0.490

100×100

80×80

94×94

0.640

120×120

100×100

114×114

1.000

140×140

120×120

134×134

1.460

150×150

130×130

144×144

1.690

Luz Hueco Obra Cúpula con Zócalo (AxB)
Luz Hueco Obra Cúpula Simple (CxD)
Dimensión Exterior Cúpula (ExF)
Superficie Entrada Luz (m²)

50×100

30×80

44×94

0.240

60×100

40×80

54×94

0.280

60×120

40×100

54×114

0.320

70×100

50×80

64×94

0.400

70×156

56×136

71×151

0.760

80×120

60×100

74×114

0.600

80×140

60×120

74×134

0.720

90×120

74×120

88×134

0.888

90×140

74×140

94×154

1.040

100×150

80×130

108×168

1.447

100×200

80×180

154×234

2.080

110×170

94×154

108×168

1.447

114×174

94×174

120×188

1.647
